Flac плеер своими руками

Не я первый публикую подобные устройства, буду первым кто покажет небольшой выводок.

Полный размер

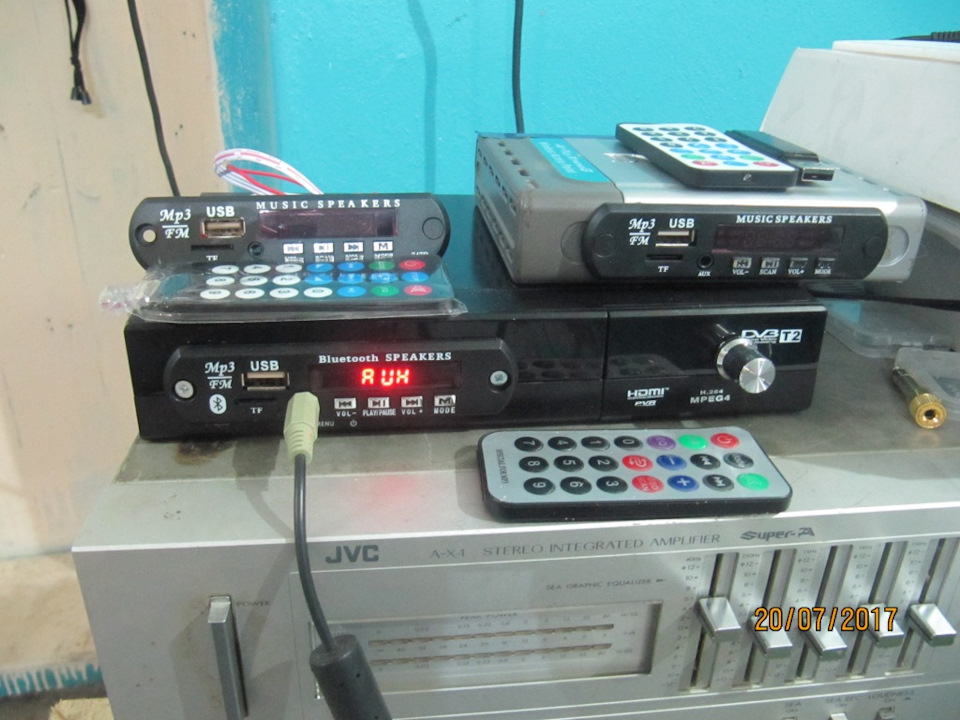

3 — МП3 плеера

Началось все с того что в закормах обнаружились корпуса мертвых Wifi точек, захотелось покаламбурить сделать Hi-Fi из WiFi.
Пара точек и АДСЛ модем от фирмы D-link, стали донорами для изготовления первого МП3 плеера. Сам модуль Mp3 был заказан на Али по ключевому слову Mp3 board, в пределах 120р.

Полный размер

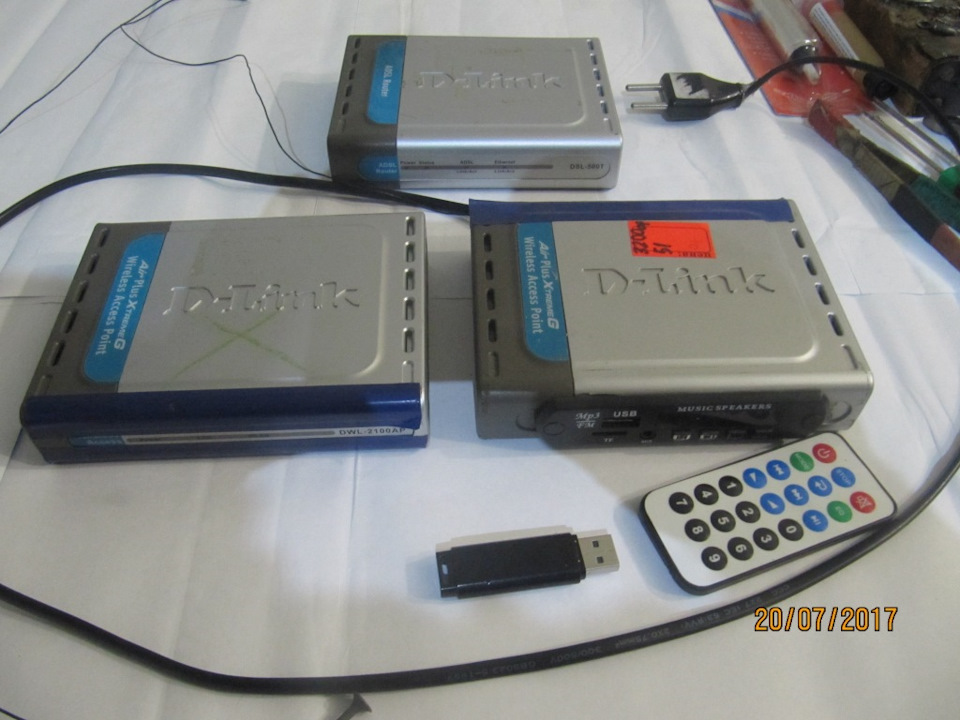

Корпуса от D-link

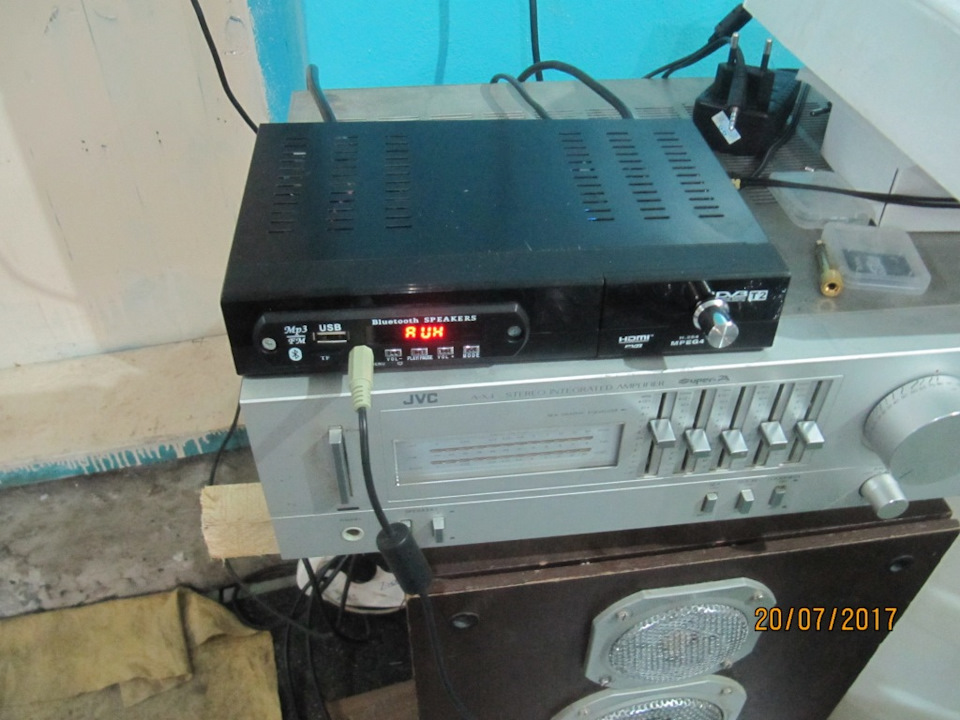

Первый плеер трудится на благо моих ушей, уже больше года, и работал он в связке усилителем JVC родом из 80 годов, и пары колонок Эстония. Меня очень удивило весьма не дурное звучание.

Полный размер

Ничего лишнего.

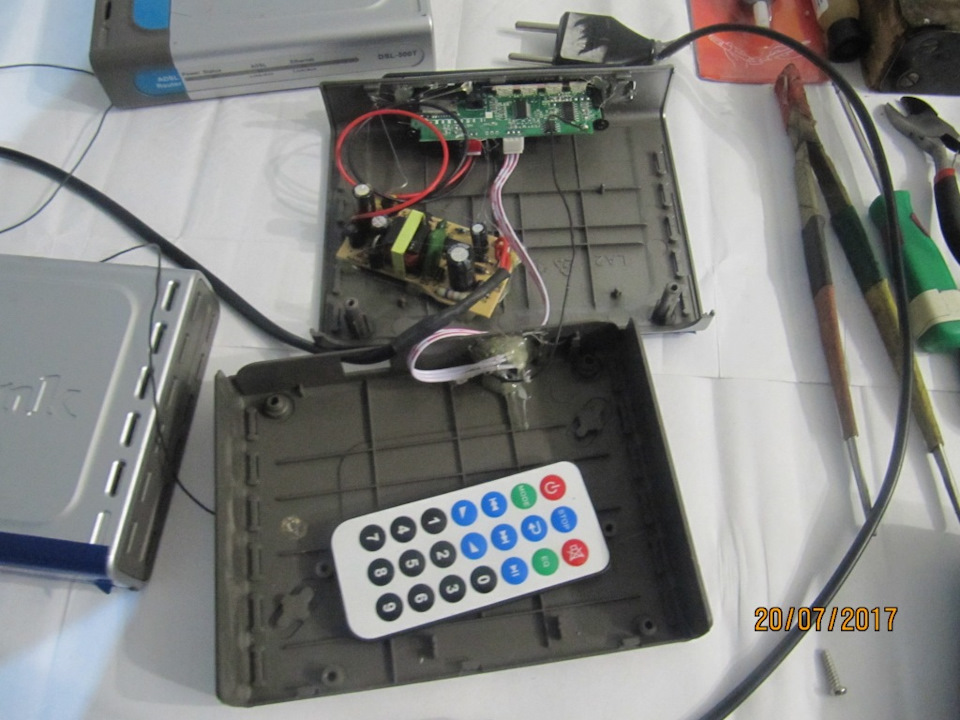

Внутри корпуса сам плеер и БП от одной из РУ игрушек, я выбрал на 7,5в, если бы повторял сегодня взял бы обычную зарядку от любого мобильника и Step-up драйвер подняв напряжение до 8в.

Накопилось много композиций в формате FLAC, и я попытался найти аналогичное устройство с нужными возможностями и нашел в пределах 230р с блютусом. В закормах нашелся залитый водой DVB-T2, с корпусом чуть поболее.

Полный размер

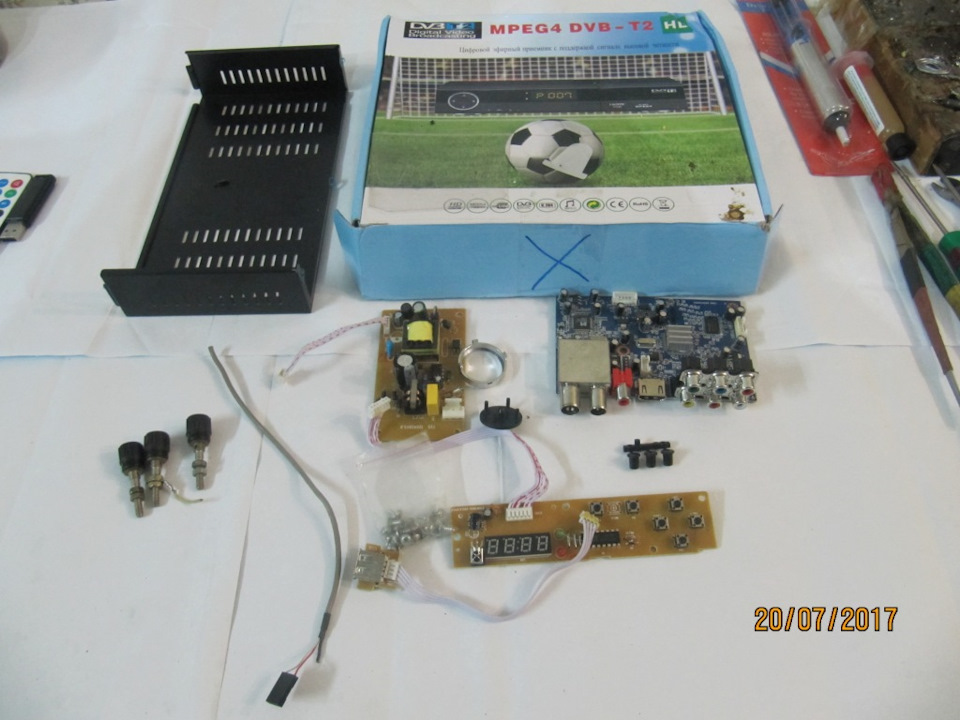

Кишки от ТВ тюнера.


В нем можно было уместить и плату усилителя, все с того же Али на 3116 чипе 2Х50вт при 24в ценой 430р. Для попробовать я собрал с 12В5А электронным БП в бескорпусном исполнении для ремонта мониторов за 220р. Вот что получилось.

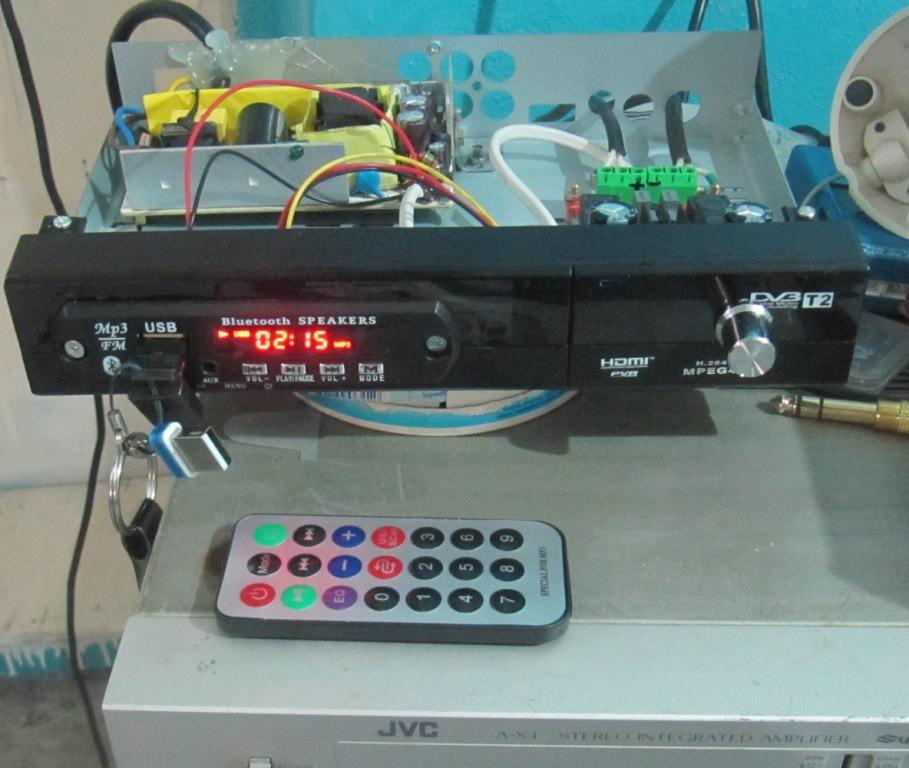

Новая жизнь тюнера.


Мощи конечно не хватает на 12в. Поэтому дозаказал бп 24В6А, и выходные терминалы для проводов колонок.

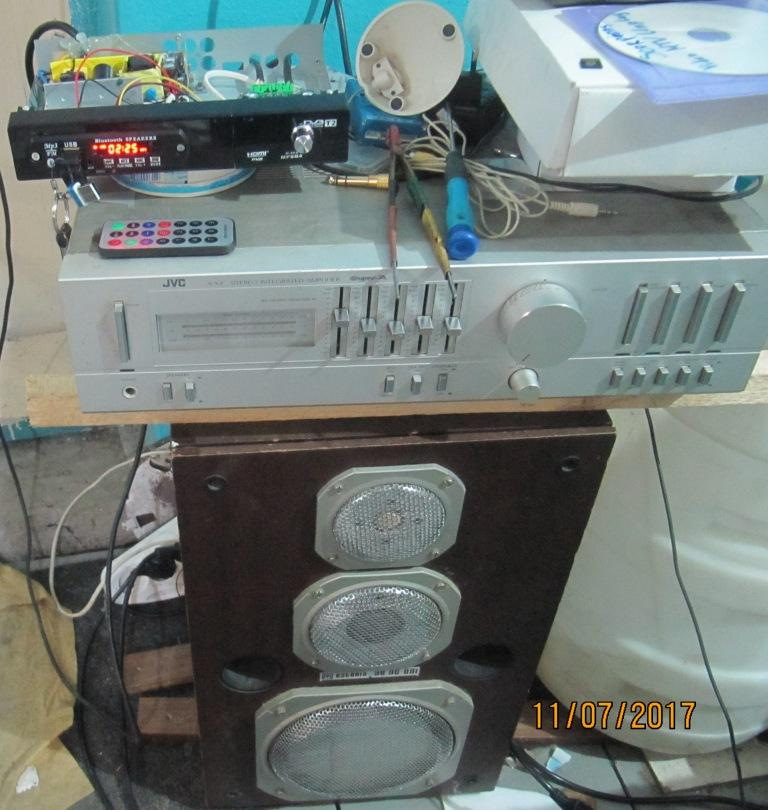

Когда придет рекомендованный БП Эстония запоет в полный голосок.

эстония

Полный размер

В закрытом виде.


3 комплект был заказан в самом бюджетном исполнении в пределах 100р
Сыну 6 класс. МП3 дополнен усилителем на ТДА7297 2Х15вт в виде конструктора рассыпухи примерно за 70р, который ребенок уже почти спаял. Вместе с аналогичным БП12в5а, попытаемся втиснуть в корпус Длинка, если не выйдет применим корпус АДСЛ от Zyxel, он чуть больше. Радиатор от старичка Пенка 100, от 2 таких системные динамики, чтоб ребенок мог сделать своими руками еще и колонки. все это вместе будет проэктом на трудах в 6классе. Соберет все хорошо заменим бюджетный МП3 на блютусовый.
Вот собственно и все.
